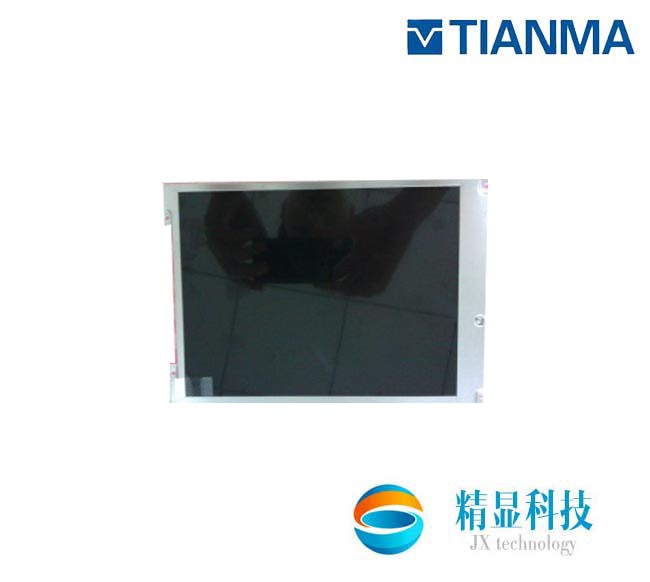

一、天马8.4寸液晶模组TM084SDHG01应用特征

基本信息 :	制造商	天马	面板型号	TM084SDHG01
	面板尺寸	8.4”	面板应用	工业
	面板类型	a-Si TFT-LCD , 液晶模组
工作环境 :	工作温度	-20 ~ 70 °C	存储温度	-30 ~ 80 °C
	RoHS状态	RoHS	耐振动性	-
生产情况 :	量产中


二、天马8.4寸液晶模组TM084SDHG01结构详情

像素特征 :	像素数量	800(RGB)×600 ,SVGA	点间距	0.071×0.213mm(W×H)
	像素布局	RGB垂直条状	像素间距	0.213×0.213mm(W×H)
结构尺寸 :	显示区域	170.4(W)×127.8(H) mm	可视区域	173.8(W)×131.2(H) mm
	外观尺寸	203(W)×142.5(H) mm	外观厚度	5.7±0.5 mm
外观特征 :	外观形状	平面矩形	风景肖像	风景模式
	宽高比	4:3(H:V)	外观形状	-
其它特征 :	重量	-	表面处理	雾面


三、天马8.4寸液晶模组TM084SDHG01光学详情

基本信息 :	面板亮度	250 cd/m² (Typ.)	对比度	500:1 (Typ.) (透射)
	可视角度	70/70/60/70 (Typ.)(CR≥10)	光学模式	TN，常白显示，透射式
	推荐视角	-	反应时间	25 (Typ.)(Tr+Td) ms
色彩性能 :	白色色度	Wx:0.310; Wy:0.330	显示颜色	262K/16.7M (6-bit / 6-bit + Hi-FRC)
	色域	-	亮度均匀性	1.33 (Typ.)(9 points)


四、天马8.4寸液晶模组TM084SDHG01电子详情

工作频率 :	60Hz
翻转扫描 :	翻转（水平/垂直）
功率总耗 :	-


五、天马8.4寸液晶模组TM084SDHG01背光详情

背光特征 :	灯管类型	WLED	灯管寿命					50K(Typ.) (Hours)
	数量	-	位置					侧入式光源
WLED驱动电气 :	电压输入	12±0.5V		电流输入		-
	功率消耗	-
接口特征 :	类型	端子			灯管驱动		含LED驱动器


六、天马8.4寸液晶模组TM084SDHG01信号详情

信号系统 :	LVDS（1 ch,6/8-bit）
信号电气：	电压输入	3.3V (Typ.)		电流输入		-
	功率消耗	-
接口特征 :	类型	端子
端子详情 :	品牌	型号	脚间距		脚数	数量	接口定义
	庆良	107A20-0021RA-G3-R	1.0 mm		20pins	1 pcs	LVDS-20P1C8B-140A


七、天马8.4寸液晶模组TM084SDHG01包装详情

包装箱：	数量	重量	尺寸 (L×W×H)
	36 pcs / 箱	-	544×365×250 mm
